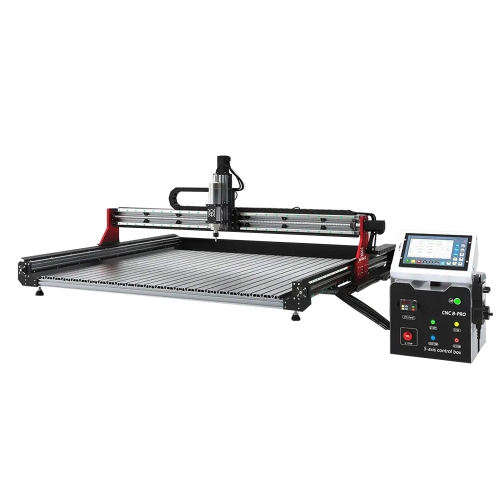

CNC 1515 maró gravírozógép 1500x1500mm 2,2kW + tartozékok
elérhetőség: raktáron
Szállítási ido: 48 óra
Szállítási költség: -tól 0.00 Ft
Katalógusszám: 10421
A gyártó kódja: OX-1515
Készlet állapota:
a termék állapota: új
- Termékleírás
- Termék vélemények (0)

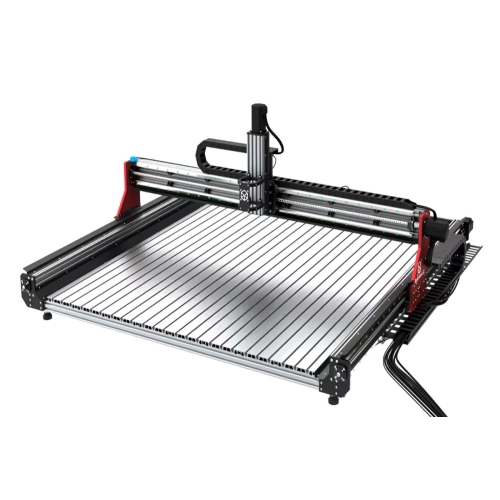

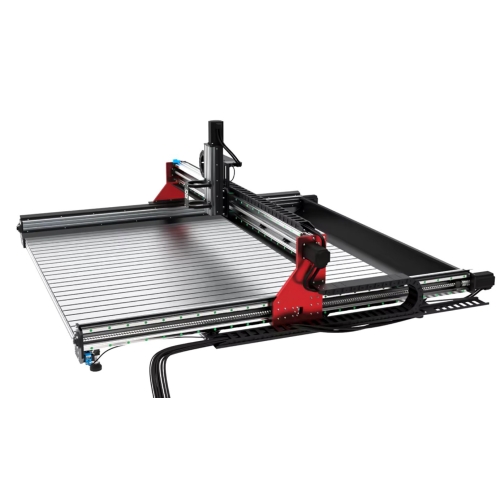

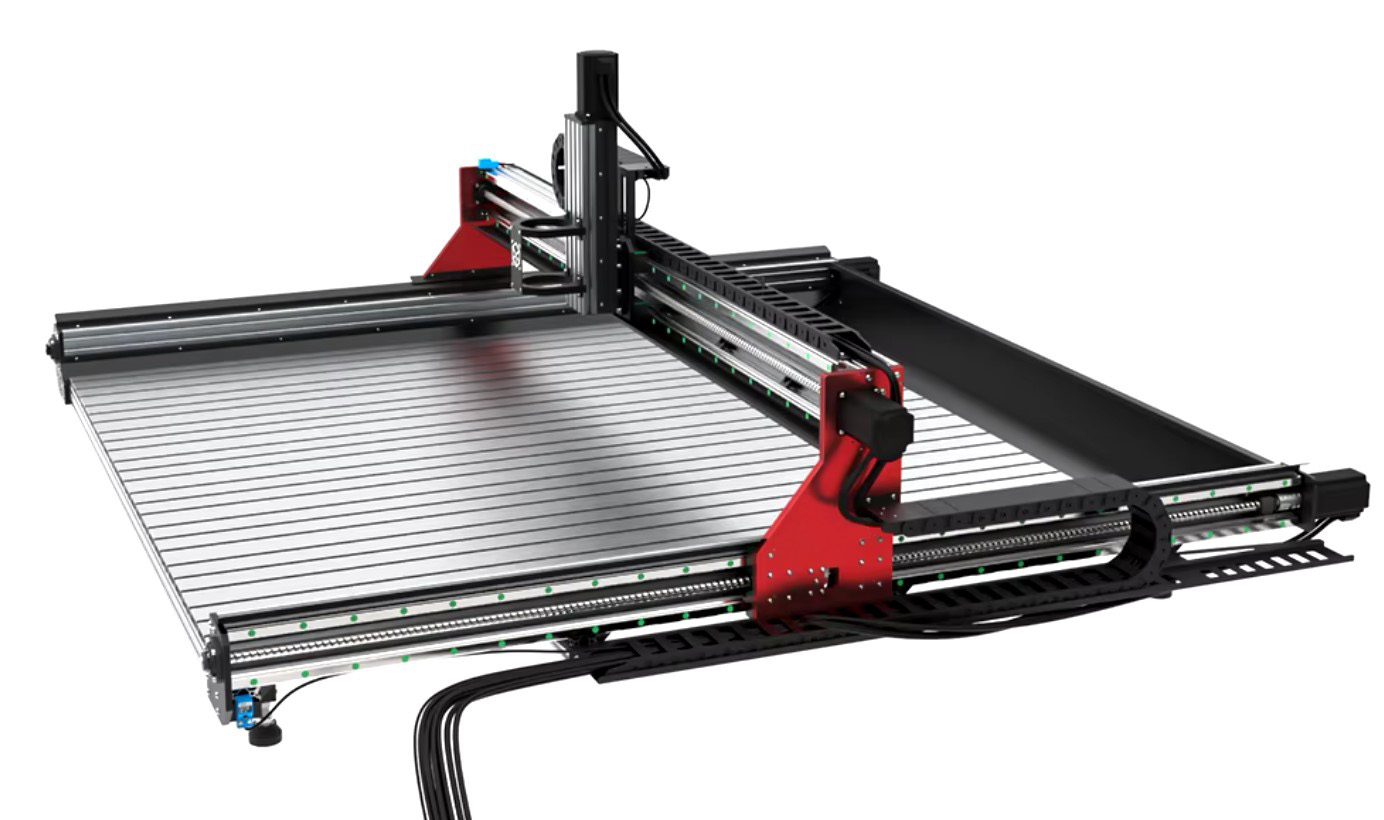

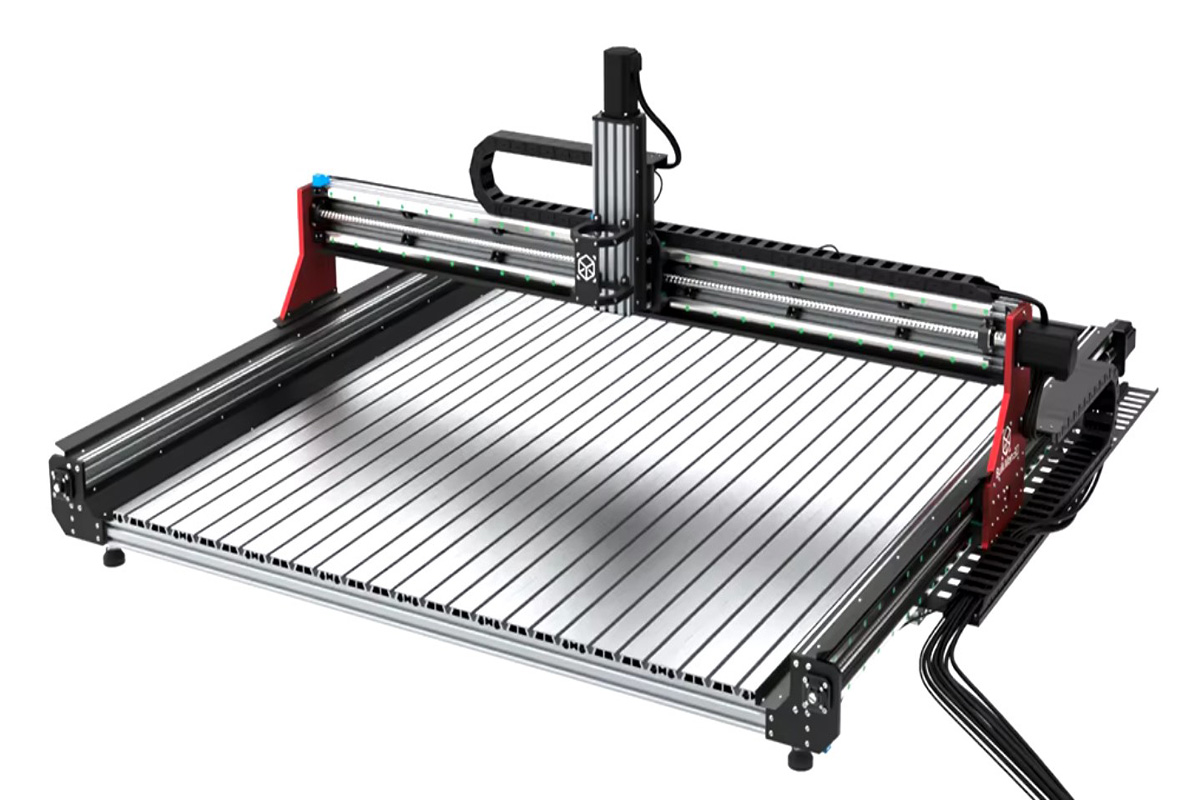

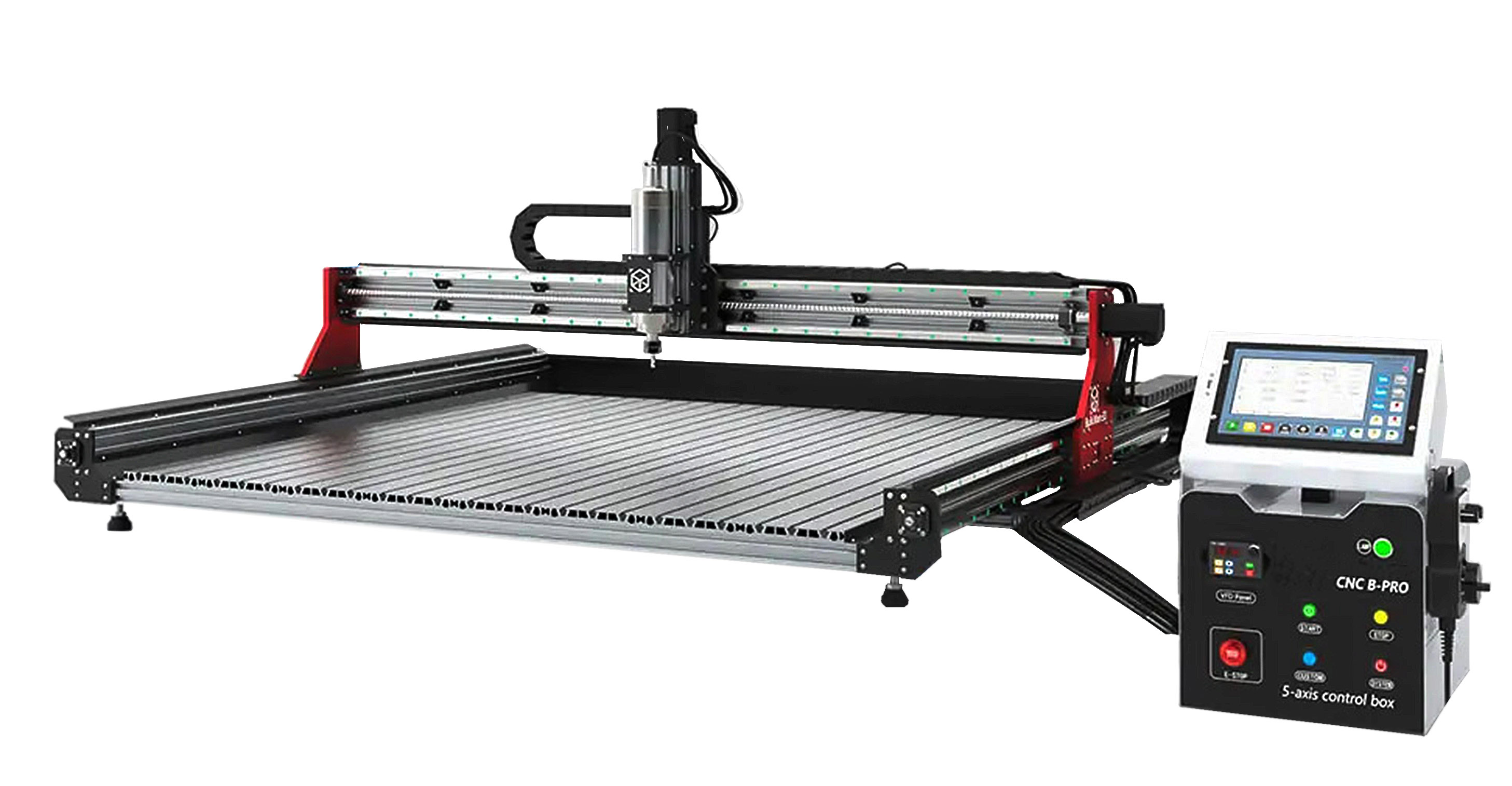

CNC Maró és Gravírozó Gép 1515 1500x1500mm 2,2kW + Kiegészítők
Modern és egyszerű felépítés a maximális hatékonyság érdekében
Az ipari CNC maró 1515 Ultra úgy lett tervezve, hogy megfeleljen a sorozatgyártás és a precíziós alkatrészek megmunkálásának követelményeinek. Ez nem egy játékgép, amit gyakran láthatsz a piacon, hanem kétes minőségű anyagokból és elavult technológiával készült, sok gyártási hibával. Nálunk egy olyan gépet kapsz, amely 100%-osan ellenőrzött a tartósság, hatékonyság és a munka közbeni precizitás szempontjából.
A CNC1515 Ultra maróval fa, műanyag és fém megmunkálása nagyon simán zajlik, akár 5000 mm/perc sebességgel.
A stabilitást a maró robusztus fémkerete biztosítja, amely összeszerelve több mint 100 kg-ot nyom.
A CNC1515 Ultra maróval fa, műanyag és fém megmunkálása nagyon simán zajlik, akár 5000 mm/perc sebességgel.
A stabilitást a maró robusztus fémkerete biztosítja, amely összeszerelve több mint 100 kg-ot nyom.
A CNC1515 Ultra számos funkcióval van felszerelve, amelyeknek a professzionális CNC maróknak rendelkezniük kell:
- robusztus SFU16mm golyósorsókkal (X és Y tengely) és SFU1204 golyósorsókkal (Z tengely) alapozva - a trapézorsókhoz képest jelentősen nagyobb precizitást és pontosságot biztosít - a holtjáték szinte nullára csökkent (<0,005 mm – 20-szor kisebb), 5-10-szer hosszabb élettartam és akár 10-szer gyorsabb előtolási sebesség.
- HGR lineáris vezetőkkel az X és Y tengelyeken + MGN a Z tengelyen - gyakran használt csúszó vezetékekhez képest: 0,001-0,005 mm pontosság | 10-15-ször nagyobb, kiváló mozgásminőség rángatás nélkül - 90-95%-os hatékonyság | 2-3-szor nagyobb
- minden tengely védve van fémborítással a forgácsok, hulladékok és egyéb munka során keletkezett anyagok ellen
- erős 2,2kW teljesítményű orsó, maximális fordulatszámmal 24000 fordulat/perc
- kijelzővel ellátott vezérlőegység integrált MACH3 szoftverrel a szükséges munkaparaméterek beállításához - USB porton keresztüli kommunikáció
- robusztus SFU16mm golyósorsókkal (X és Y tengely) és SFU1204 golyósorsókkal (Z tengely) alapozva - a trapézorsókhoz képest jelentősen nagyobb precizitást és pontosságot biztosít - a holtjáték szinte nullára csökkent (<0,005 mm – 20-szor kisebb), 5-10-szer hosszabb élettartam és akár 10-szer gyorsabb előtolási sebesség.
- HGR lineáris vezetőkkel az X és Y tengelyeken + MGN a Z tengelyen - gyakran használt csúszó vezetékekhez képest: 0,001-0,005 mm pontosság | 10-15-ször nagyobb, kiváló mozgásminőség rángatás nélkül - 90-95%-os hatékonyság | 2-3-szor nagyobb
- minden tengely védve van fémborítással a forgácsok, hulladékok és egyéb munka során keletkezett anyagok ellen
- erős 2,2kW teljesítményű orsó, maximális fordulatszámmal 24000 fordulat/perc
- kijelzővel ellátott vezérlőegység integrált MACH3 szoftverrel a szükséges munkaparaméterek beállításához - USB porton keresztüli kommunikáció
A CNC 1515 részletesen:

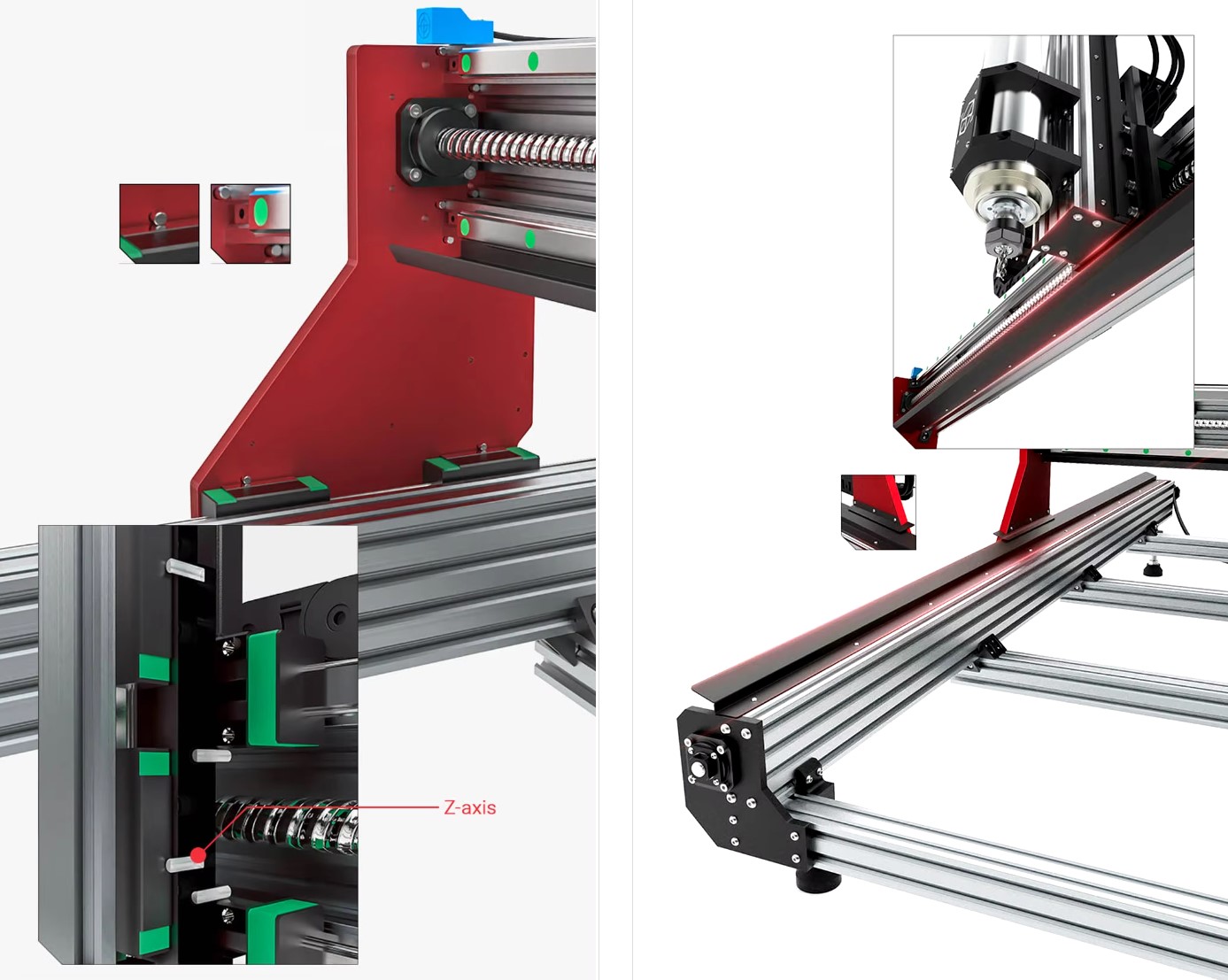

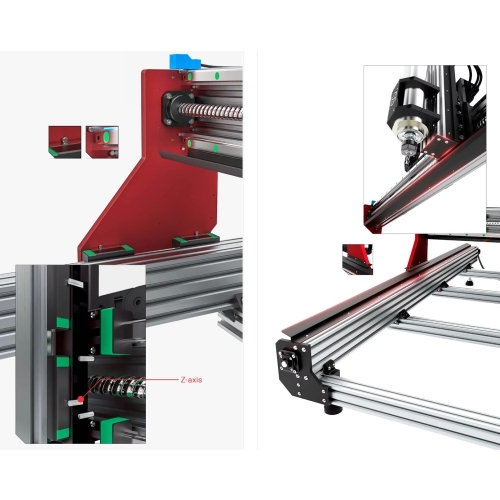

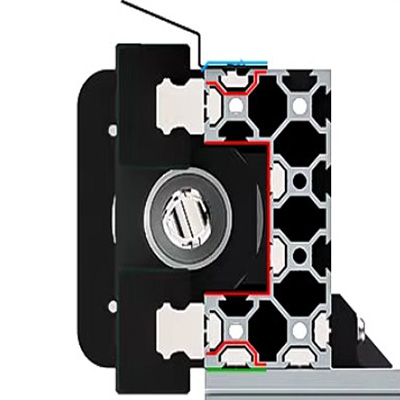

A profilokban lévő szerelési lyukak sűrűn helyezkednek el, hogy ne csak a forgácsokat blokkolják, hanem a sín rögzítősávjait is erősítsék.

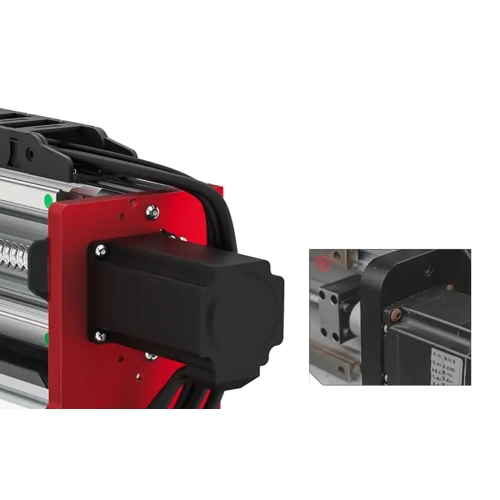

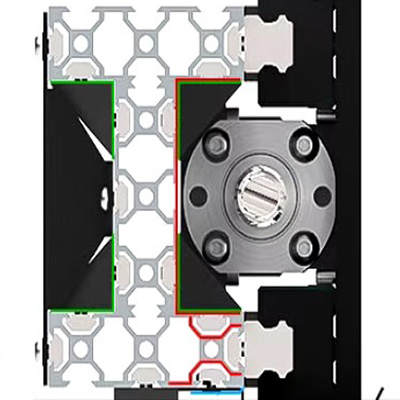

A X tengelyen található sarokcsatlakozók tovább erősítik a sín rögzítősávjait.

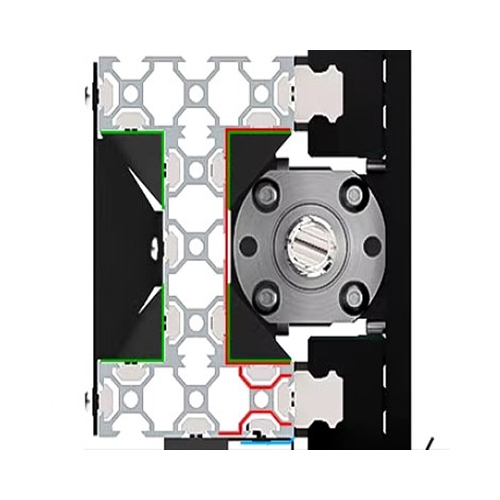

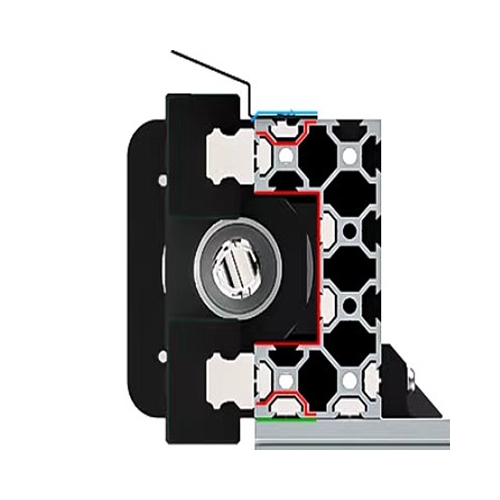

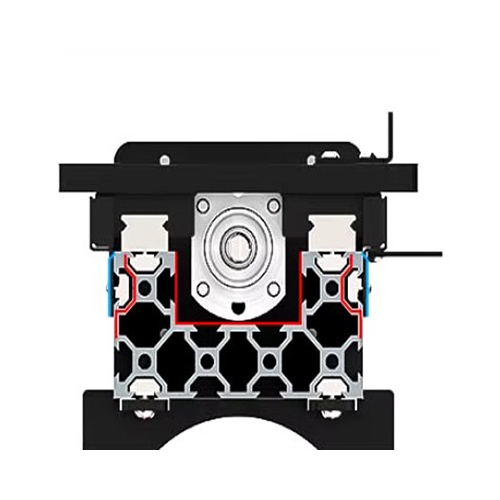

A CNC1515 összes tengelye golyósorsókkal van ellátva, amelyek teljesen alumínium hornyokba vannak süllyesztve, így a csúszó lemezek feleslegessé válnak, és jobb illeszkedés érhető el.

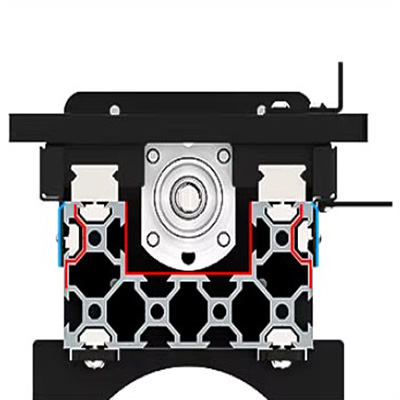

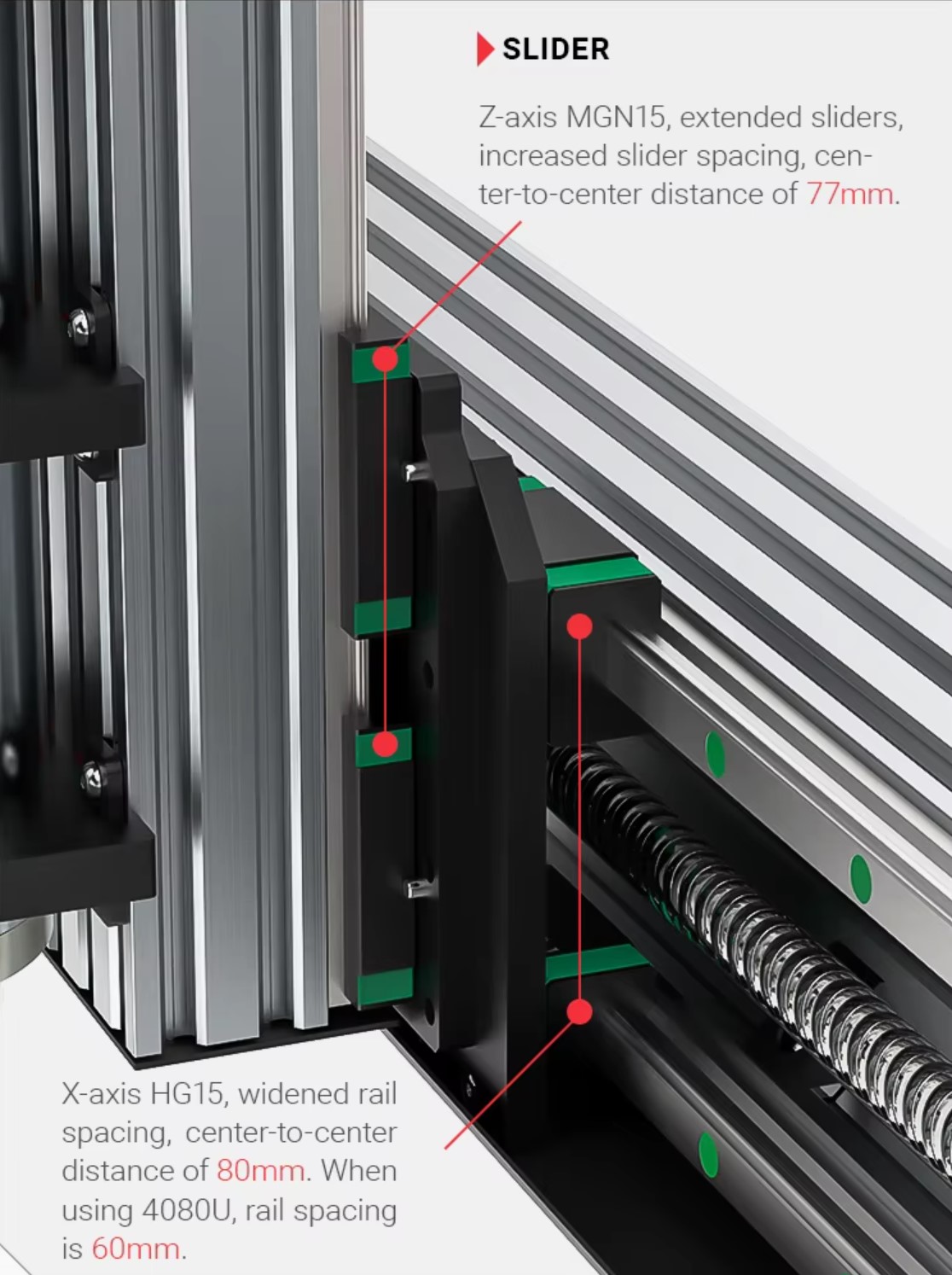

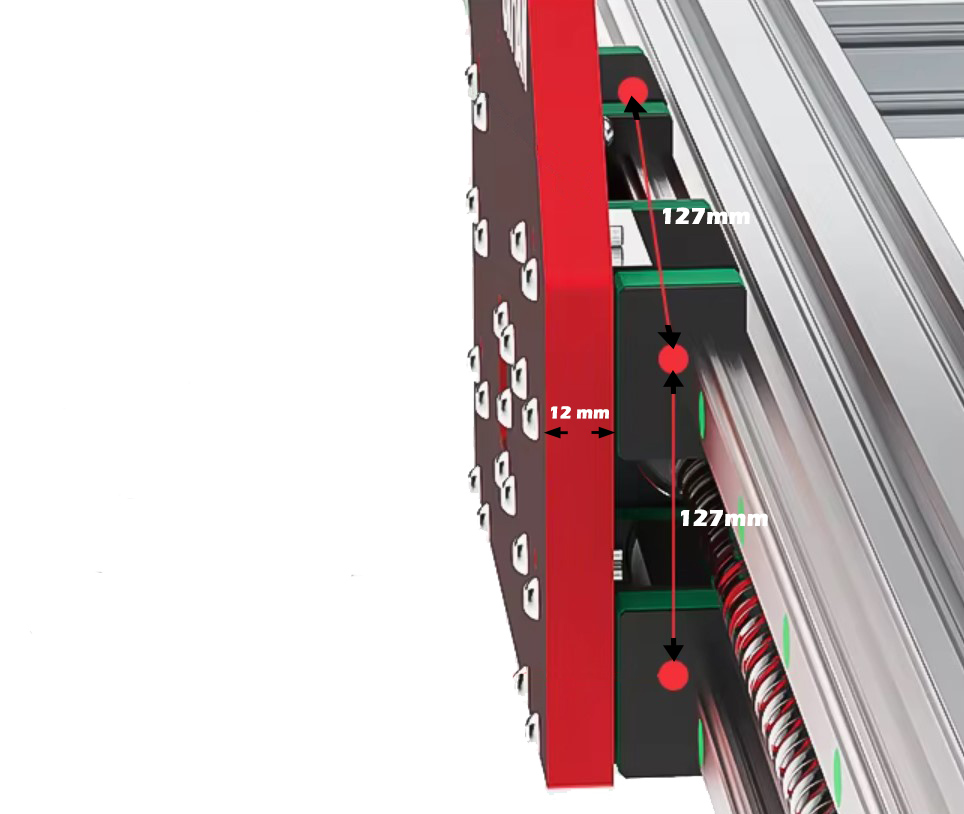

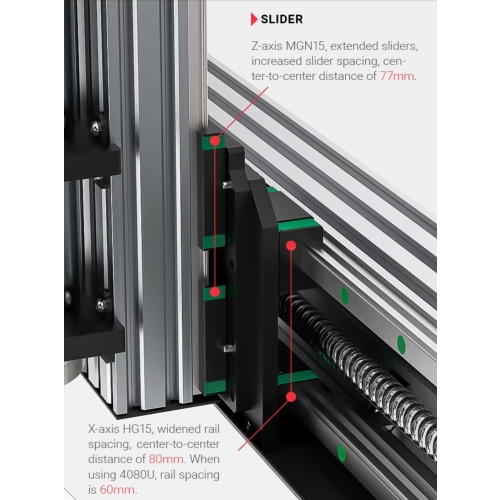

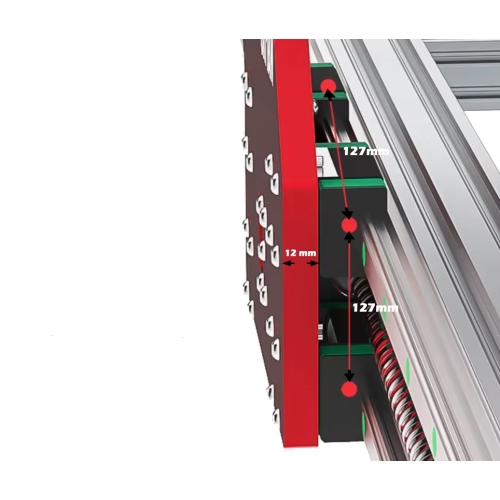

Y tengely HG15, távolság a csúszó közepétől 127 mm – optimális elhelyezés a kiváló stabilitás érdekében.

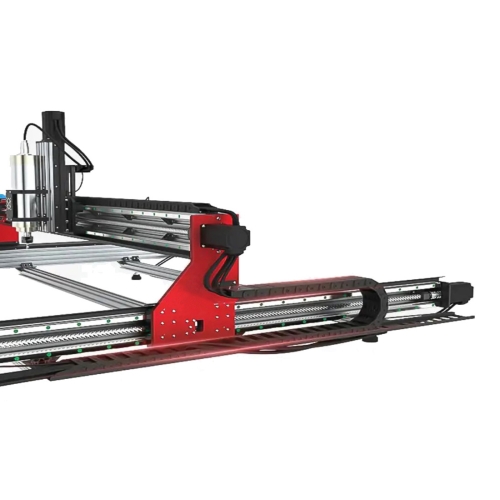

A dupla sín, amely alapként funkcionál, maximális szilárdságot biztosít, és optimálisan támogatja az X és Z tengelyek működését.
A tartóalap erős alumíniumból készült, 12 mm vastag, ami szintén javítja a gép általános stabilitását.
A dupla sín, amely alapként funkcionál, maximális szilárdságot biztosít, és optimálisan támogatja az X és Z tengelyek működését.
A tartóalap erős alumíniumból készült, 12 mm vastag, ami szintén javítja a gép általános stabilitását.

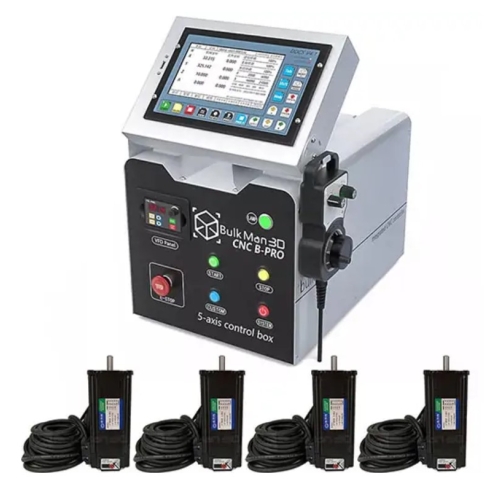

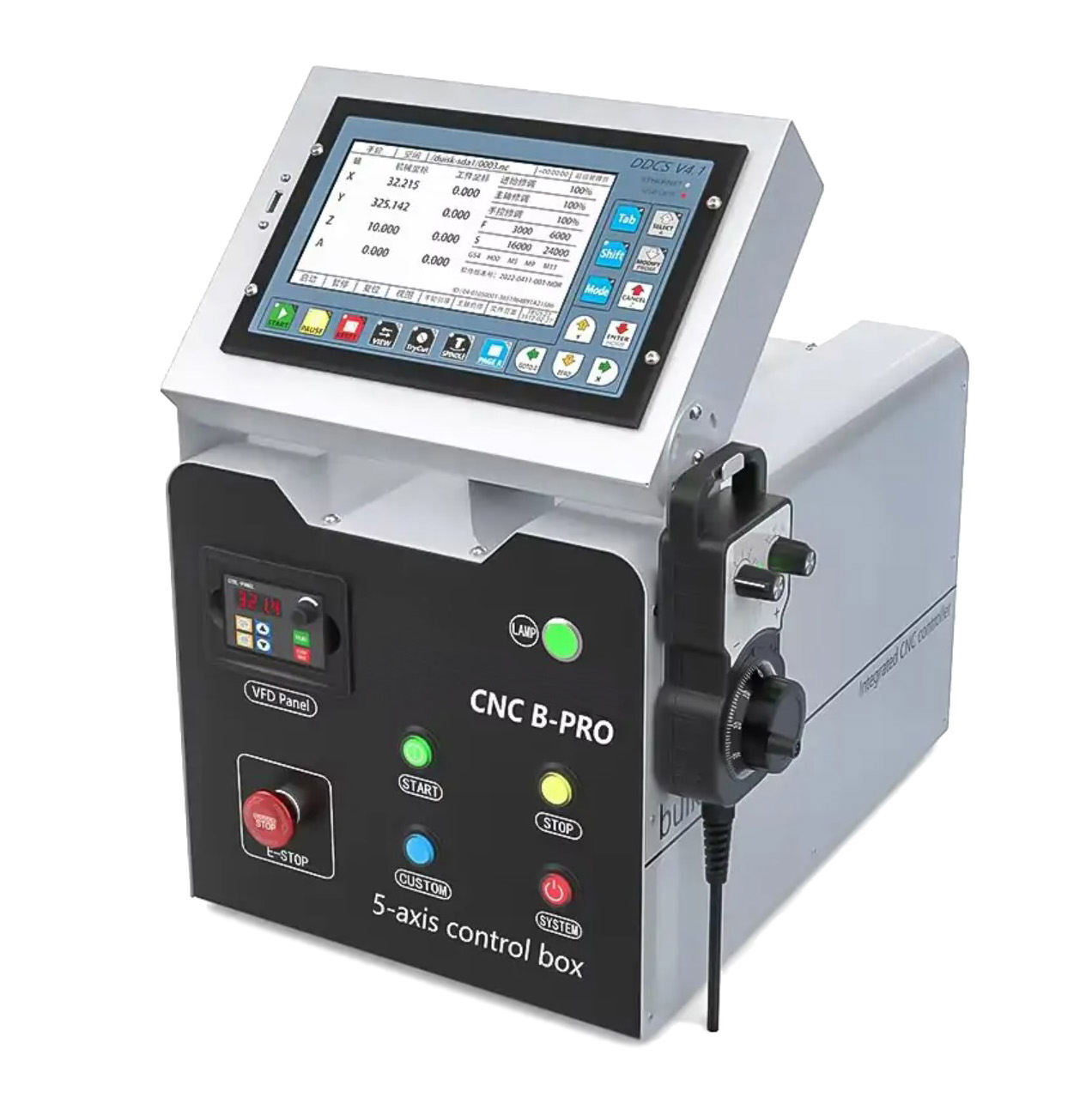

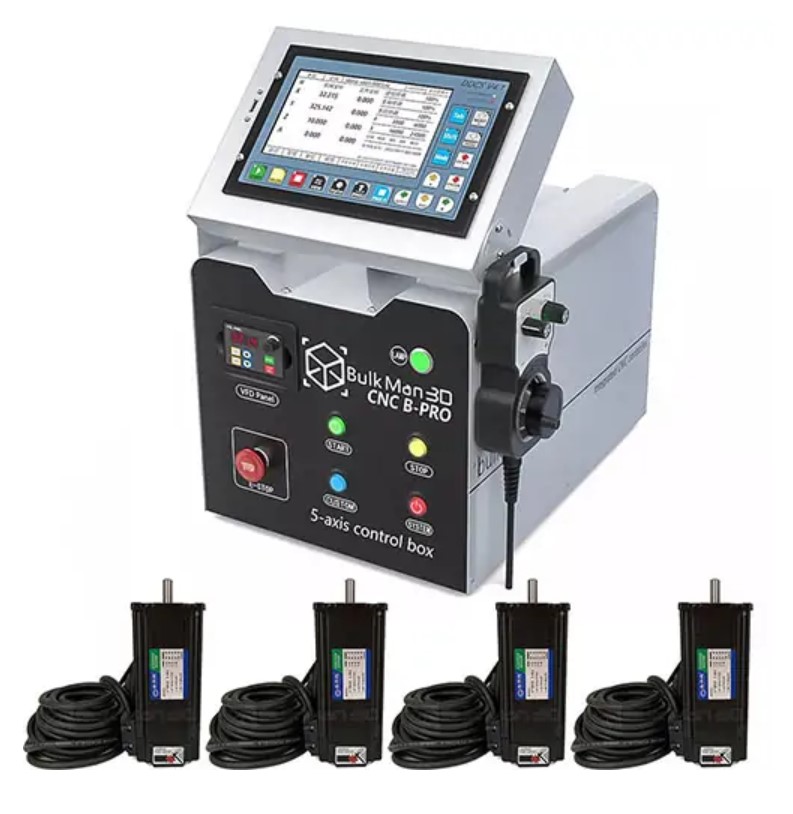

MACH3 DDCS V4.1 vezérlő
A DDCS V4.1 egy fejlett, ipari CNC vezérlő, amely a következő kulcsfontosságú funkciókkal rendelkezik:
- Független offline működés: Önállóan működik, nem igényel számítógépes kapcsolatot munka közben; projektek USB-n keresztül is átvihetők.
- Átlátható 7 hüvelykes kijelző intuitív kezelőpanellel
- A Fanuc teljes G-kód készletének támogatása: Széleskörű CAD/CAM szoftverekkel kompatibilis, például ArtCam, AutoCad, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 és mások.
- Fájlátvitel Etherneten: Lehetővé teszi a G-kód fájlok átadását bármilyen méretben a számítógép és a vezérlő között Etherneten keresztül.
- Robusztus ipari felépítés: Tartós ház és modern technológia a CNC funkciók pontos vezérléséhez.
- Integrált MPG kézi vezérlő: Lehetővé teszi a gép tengelyeinek pontos kézi vezérlését.
- 36V tápegység: Lépésmotorokkal való használatra tervezve, 2,2 Nm nyomatékkal.
- Integrált 2,2 kW/220V frekvenciaváltó: Lehetővé teszi a 2,2 kW teljesítményű orsók közvetlen vezérlését.
- Integrált zavaró szűrők: Stabil működést biztosít a rendszer számára az elektromágneses zavarok csökkentésével.
- Hatékony hűtés: Három csendes ventilátorral van felszerelve, amelyek biztosítják a belső komponensek megfelelő hűtését.
- 4 csatornás relémodul: Lehetővé teszi további perifériák vezérlését.
- DB37 blokk terminál: Megkönnyíti külső eszközök és jelek csatlakoztatását.

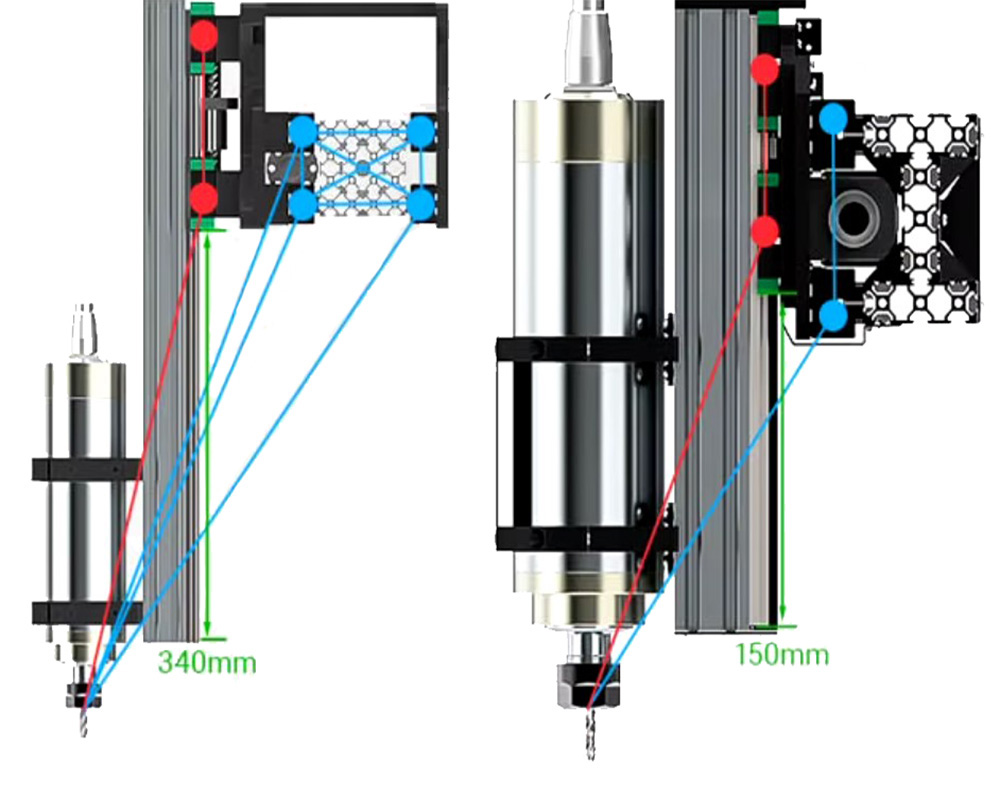

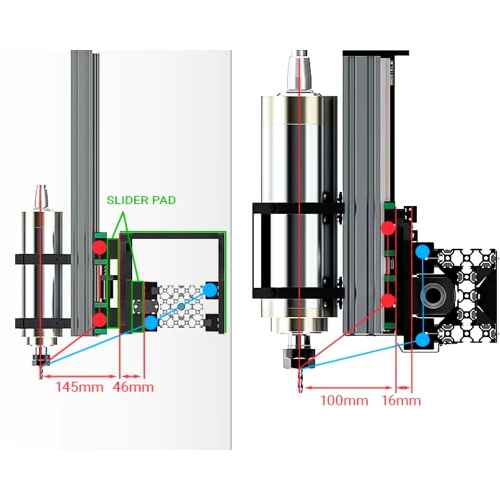

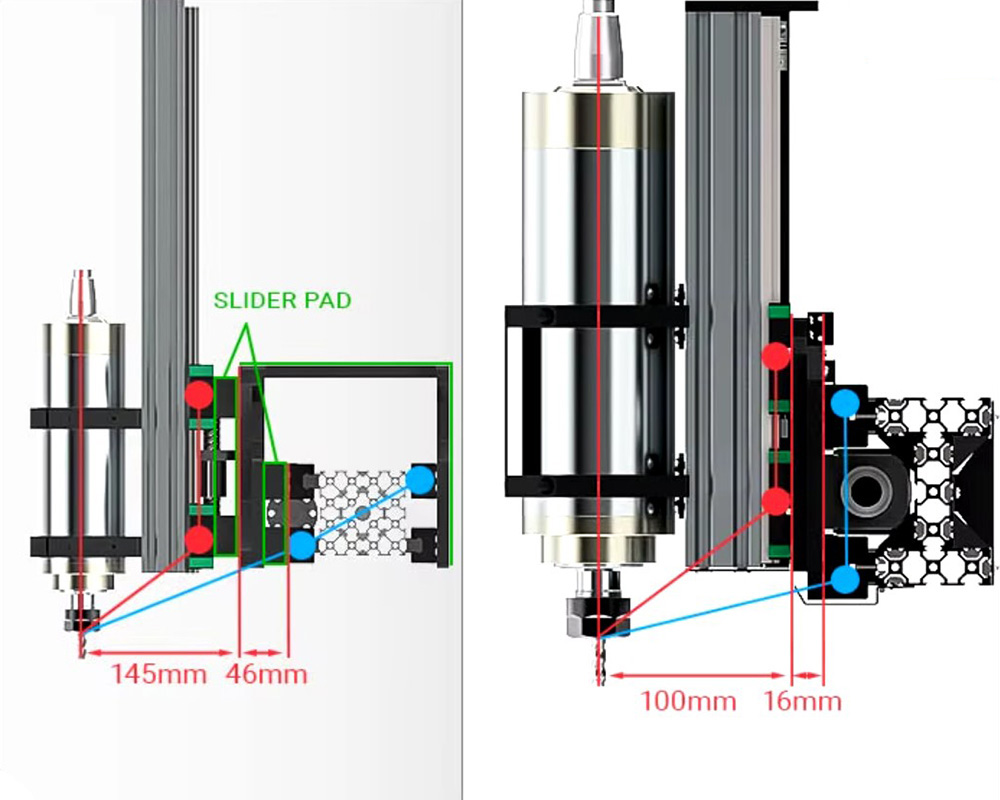

A támogatórúd és a Z tengelyen lévő támogatórúd aránya baloldalon hasonló modellek esetében körülbelül 3,5:1, az A tengelyen körülbelül 3,1:1.
A CNC maró OSMAN jobb oldalán - a Z tengelyen a támogatórúd aránya körülbelül 2,1:1, az X tengelyen körülbelül 2,2:1.
A kisebb arány csökkenti a centrifugális erők hatását az egész szerkezetre, így nagyobb szerkezeti hatékonyságot biztosít.
A CNC maró OSMAN jobb oldalán - a Z tengelyen a támogatórúd aránya körülbelül 2,1:1, az X tengelyen körülbelül 2,2:1.
A kisebb arány csökkenti a centrifugális erők hatását az egész szerkezetre, így nagyobb szerkezeti hatékonyságot biztosít.

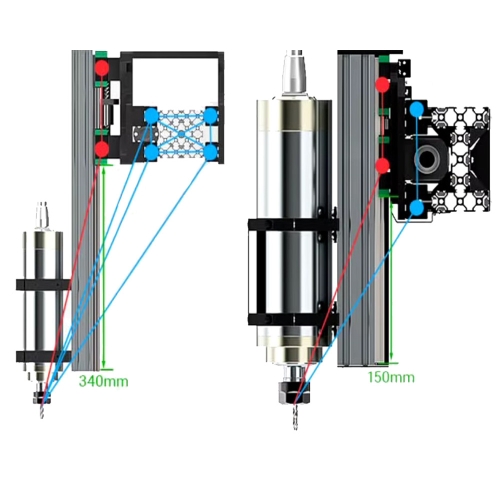

Néhány hasonló maró modell több elemből álló kombinációval rendelkezik a vezetősínen, amely 2,5-szörösére növeli az X tengely súlyát, meghosszabbítja a kapcsolati elemek közötti távolságot, és elkülönített szerkezethez vezet. (bal oldalon), ami miatt az erők nem egyenletesen oszlanak el, és magas feszültségek keletkeznek a csatlakozásokon.
A CNC 1515 maró szorosan illeszkedő vezetőelemek kombinációját használja a sínen,
Ez jelentősen csökkenti a távolságot a csatlakozások és a tengely között. A húzóerők sokkal kisebb erővel hatnak a csatlakozó elemekre.
Minden csavar rozsdamentes acélból készült, így hosszú élettartamot garantálnak.

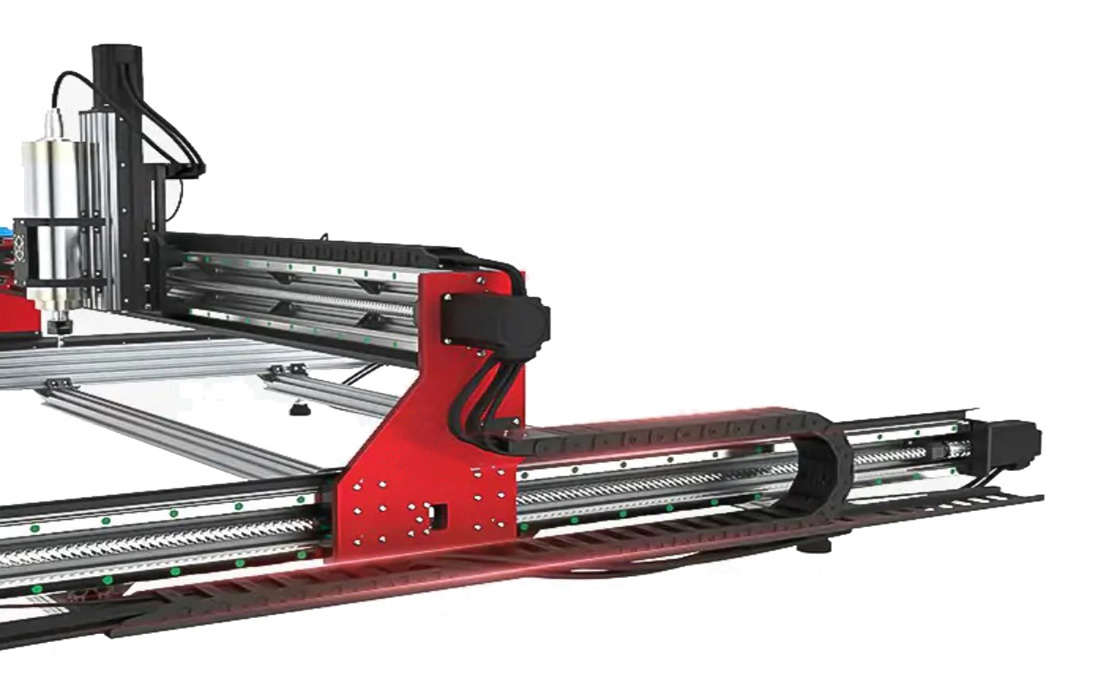

A jobb oldali elektromos vezetékek a legtöbb felhasználó szokásainak megfelelően, sínen helyezkednek el a simább vezetés érdekében.
A CNC 1515 1500x1500mm műszaki adatai:
- Modell: 1515
- Összeszerelt méretek: 1665x1630x710mm
- Munkaterület: 1300mm (X) x 1300mm (Y) x 150mm (Z)
- Meghajtási rendszer: SFU16mm 1610 golyósorsó (X + Y tengely), SFU 12mm 1204 golyósorsó (Z tengely)
- Vezetőrendszer: HGR 15 lineáris vezetők X+Y tengelyeken és MGN15 Z tengelyen

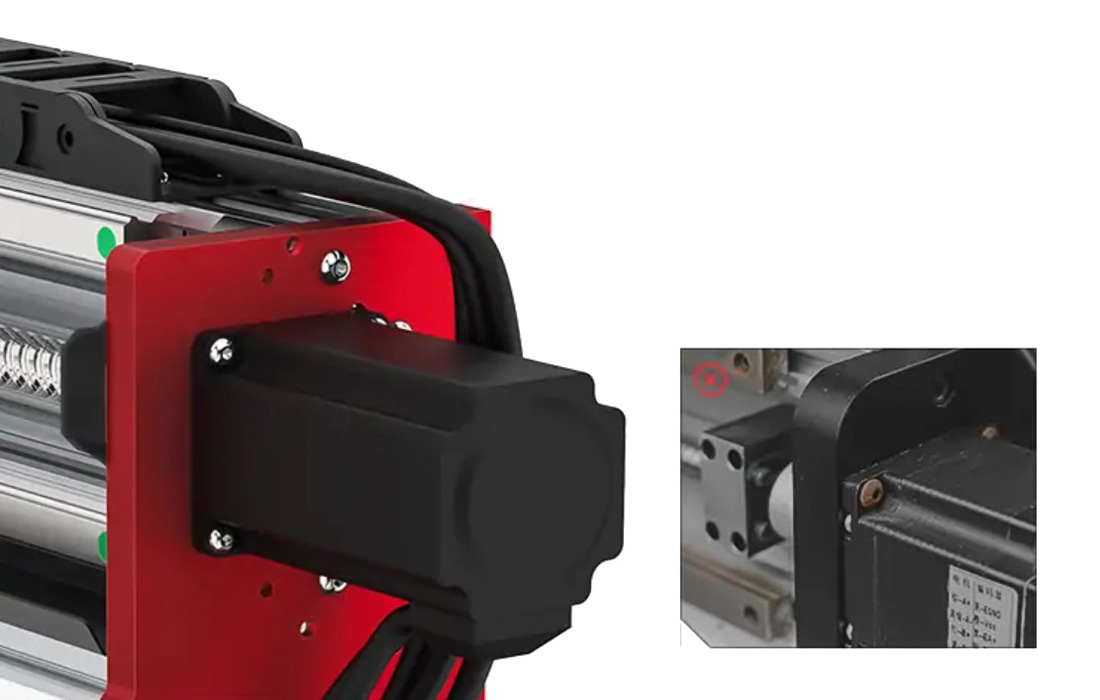

- Meghajtás: 4x 57HSE 2,2NM léptetőmotor (zárt hurkú)
- Z érzékelő: Négyzet alakú fém közelségi érzékelő
- Maximális előtolási sebesség: 0-15000 mm/perc
- Maximális vágási sebesség: 0-5000 mm/perc
- Összsúly: 130kg
- Tápegység: 220-230V/50Hz
Orsó:
- Orsó méretei: ø 80 x 238mm (átmérő: 80mm x hossz: 238mm)
- Anyag: rozsdamentes acél 304 burkolat, alumínium vízvédő
- Teljesítmény: 2,2kW
- Orsó fordulatszáma: 0-24000 fordulat/perc
- Axiális holtjáték: 0,01 mm
- Csapágy: 3 db 7005 típusú csapágy, 1 db 7002 típusú csapágy
- Kóros ellipszis: 0,025 mm (2,5 mikron)
- ER20 tokmányok: 1 mm-től 13 mm-ig terjedő tartomány | 28 db: 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,175 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,35 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm / 8,5 mm / 9 mm / 9,5 mm / 10 mm / 10,5 mm / 11 mm / 11,5 mm / 12 mm / 12,5 mm / 12,7 mm / 13 mm
- Pontosság: Radiális < 0,03 mm | Tengelyirányú < 0,01 mm
DDCS V4.1 vezérlő:
- 4-csatornás relémodul – perifériák vezérlésére.
- 24V 50W tápegység – stabil tápegységet biztosít alacsony feszültségű alkatrészekhez.
- VFD 2.2KW 220-230V – frekvenciaváltó az orsó fordulatszámának szabályozásához.
- Egyfázisú szűrő a fő tápegységhez – stabilizálás és védelem a zavarokkal szemben.
- 3x csendes DC ventilátor – biztosítja a komponensek hatékony hűtését.
- BH57 4-tengelyes modul – támogatja a többtengelyes mozgásokat CNC gépekben.
- 800W fő tápegység (36V a hibrid léptetőmotorhoz) – tápellátás a hibrid léptetőmotorok számára.

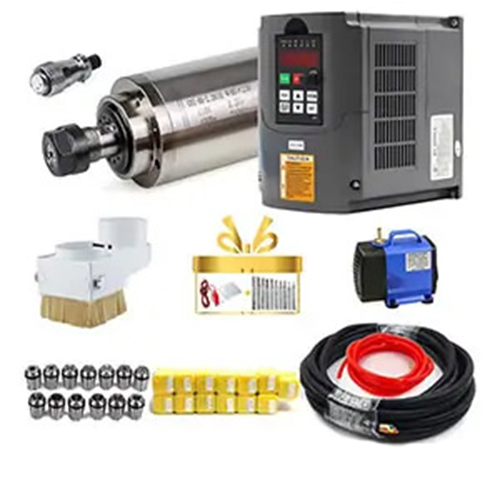

A CNC1515 ULTRA maróval együtt:
DDCS4 V4.1 kijelzővel ellátott vezérlő
4x 2,2NM léptetőmotor
Vízmentesített 2,2kW orsó
Végkapcsolók X, Y, Z tengelyeken
Szerelési tartozékok
Felhasználói kézikönyv
Tápkábel
